☆ Diagrama de Pert ☆

☆ -------------------------------☆

Asistencia: Presente

Clases: 4/11; 11/11

☆ DESEMPEÑO DE LA SESIÓN ☆
D3.- Programa las actividades que debe ejecutar para elaborar la propuesta de valor integrado alternativas de solución ante contingencias.

☆ CAPACIDAD ☆
Crea propuestas de valor.

☆ PROPÓSITO DE LA SESIÓN ☆
Desarrolla ejercicios de Diagrama de PERT para programar actividades.

Dado que la clase pasada nos falto tiempo y se dio muy poca información de PERT, decidí juntar ambas clases para tener la explicación completa.

╭═══════════ ☪ ☪ ☪ ═══════════╮

   DIAGRAMA DE PERT

• Herramienta que permite planificar las diferentes actividades que son necesarias para el éxito de un proyecto
• Proviene de las siglas Program Evaluation and Review Techniques
• Su objetivo es exponer el tiempo de dedicación previsto para diferentes tareas o actividades a lo largo de un tiempo total determinado.
• El diagrama fue inventado por Henry Gantt.
• El diagrama de Gantt no indica las relaciones existentes entre actividades.
• Se puede elaborar un diagrama de Gantt con una hoja de cálculo de una manera muy sencilla, marcando determinadas celdas para formar la representación de cada tarea.
• Existen macros que automatizan esta elaboración en MS Excel y Libre/OpenOffice Calc.

◤                                                                                ◥

4 pasos para poder elaborar

un diagrama de PERT

◣                                                                               ◢

✦✦ PASO 1.: Hacer una lista de actividades o tareas.

• No es necesario que sean ordenadas cronológicamente.
• Tiene que ser una lista de tareas mas completa posible.
• No se debe olvidar ninguna tarea.

✦✦ PASO 2.: Hacer la tabla de precedencias.

• Se ordenan colocando las tareas que necesariamente tenemos que haber terminado antes de empezar la otra.

--EJEMPLO--

✦✦ PASO 3.: Dibujar el grafo.

Se deben tomar en cuenta las siguientes reglas:

1. Un nudo solo puede numerarse una vez que se han numerado todos los números que le preceden.
2. Debe haber un único nudo de comienzo y un único nudo de final.
3. Dos flechas que parte de un mismo nudo no pueden tener el mismo nudo de destino.

✦✦ PASO 4.: Calcular las duraciones.

• Debajo de cada flecha, colocamos la duración.
• A veces se puede presentar la HOLGURA, un retraso permitido que no afecta la duración del proyecto (Tiempo de sobra).
• Tomar en cuenta que hay tareas que pueden llevar mas o menos tiempo que otras.

--EJEMPLO--

╰═══════════ ☪ ☪ ☪ ═══════════╯

◤                                                          ◥

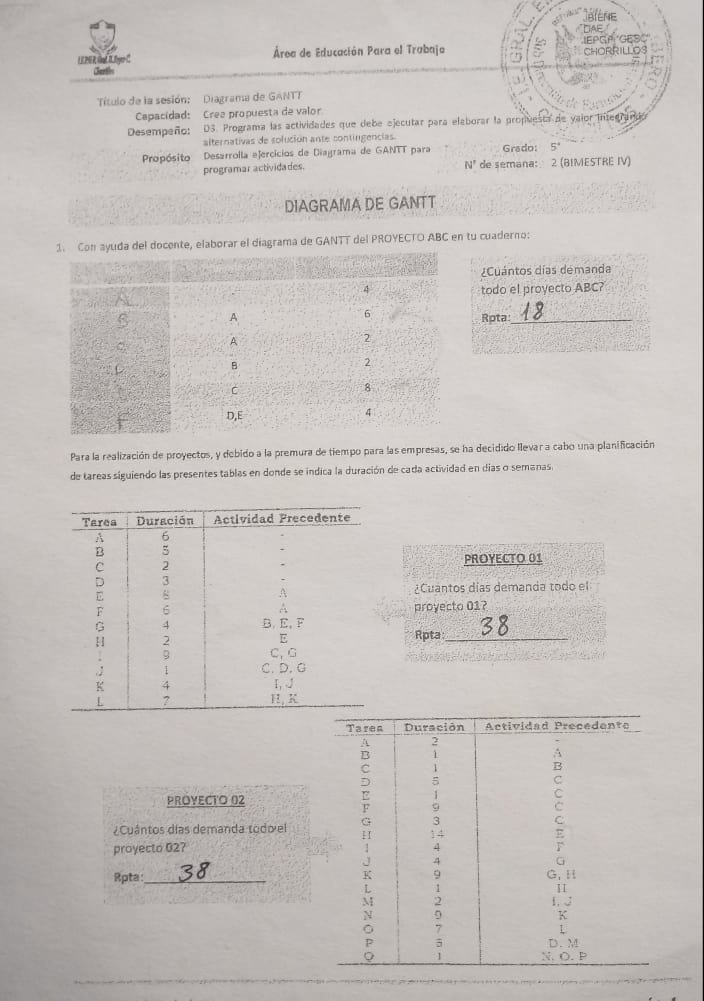

Ficha de Trabajo
entregada en clases

◣                                                           ◢

La clase pasada se nos entrego la misma ficha, pero esta vez se pidio que se realize con el diagrama de PERT y ya no con el de GANTT.

☆ -------------------------------☆
